Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高温高压电动电站闸阀:电动、对接焊连接形式、明杆楔式刚性单闸板,阀座密封面材料为铬钼钒钢堆焊钴铬钨合金,工作压力10MPa~17MPa,阀体材料为铬钼钒钢的高温高压电站闸阀。

1、设计制造按JB/T3595等标准,可与国产设备配套使用
2、阀门中腔采用压力自紧式密封结构、密封性能好,支管两端为焊接结构。
3、闸板与阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

高温高压电动电站闸阀 引用标准
制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定;
结构长度按E101的规定或按用户提供尺寸;
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

高温高压电动电站闸阀 主要技术参数


产品型号

试验压力(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

强度试验

密封试验/上密封实验

Z960Y-250

25

37.5

27.5

-

≤425

水、蒸汽

Z960Y-320

32

48.0

36.0

-

≤425

Z960Y-P54100

-

30.0

22.0

P5410

≤540

蒸汽

Z960Y-P54170

-

48.0

36.0

P5417

≤540


高温高压电动电站闸阀 主要零件材料


零件名称

材料牌号

阀体

WCB

WC6

WC9

阀板

WCB

WC6

WC9

阀盖

25

12Cr1Mo1VA

阀杆

1Cr17Ni2

20Cr1Mo1VA

阀座

25

12Cr1Mo1VA

密封环

S软钢(增强柔性石墨)

S软钢

F软钢

填料

增强柔性石墨

支架

WCB

WCB或WC6

阀杆螺母

45(ZCuZn25A16Fe3Mn3)

四开环

1Cr13

20Cr1MoVA



闸阀

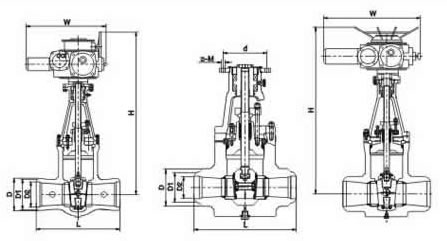

高温高压电动电站闸阀 主要外形尺寸


公称通径

主要外形尺寸和连接尺寸(mm)

电动装置

重量(kg)

d

L

H

L1

L2

Z960Y-250

100

84

406

1164

437

277

DZW45

234

125

100

483

1402

437

277

DZW60

343

175

158

711

1650

554

309

DZW180

638

225

200

864

1650

554

309

DZW180

654

300

280

1067

2106

764

398

DZW350

1973

Z960Y-320

100

96

533

1236

437

277

DZW60

291

125

118

610

1302

437

277

DZW60

315

150

148

762

1403

526

283

DZW90

672

175

148

762

1650

554

309

DZW180

684

225

222

1041

1650

554

309

DZW180

696

Z960Y-P54100V

175

148

762

1650

554

309

DZW180

683

225

222

1041

1650

554

309

DZW180

704

250

222

1041

1795

554

309

DZW180

1214

300

294

1245

2080

554

309

DZW250

2125

Z960Y-P54170V

125

98

630

1230

437

277

DZW60

312

225

186

1060

1680

554

309

DZW180

1401

300

278

1397

2265

764


DZW500

2834

325

310

1448

2265

690

398

DZW500

2632

350

338

1550

2536

715


DZWC-4
