SQ48X-1三通切换阀(下切换)

关注次数:
SQ48X-1三通切换阀(下切换)



SQ48X-1三通切换阀(又称下切换),由四通体、阀座、阀塞、阀杆、密封圈等零件组成。阀杆连带阀塞上下运动,实现阀门的启闭。上下阀座上装有硅橡胶密封圈,分别封闭上下两通。
SQ48X-1三通切换阀的驱动可采用气缸、油缸、电动推杆等不同的操作方式,阀杆只做直线运动,其行程和推力见注,驱动装置用户自备,也可提出要求特殊订货处理。
主要性能参数
采用气动驱动装置:气源压力0.35-0.6Mpa
采用油缸驱动装置:液压0.8Mpa
公称压力:0.25Mpa
介质压力:0.05Mpa
适用温度:≤180℃
密封材料:硅橡胶
启闭时间:2-6S

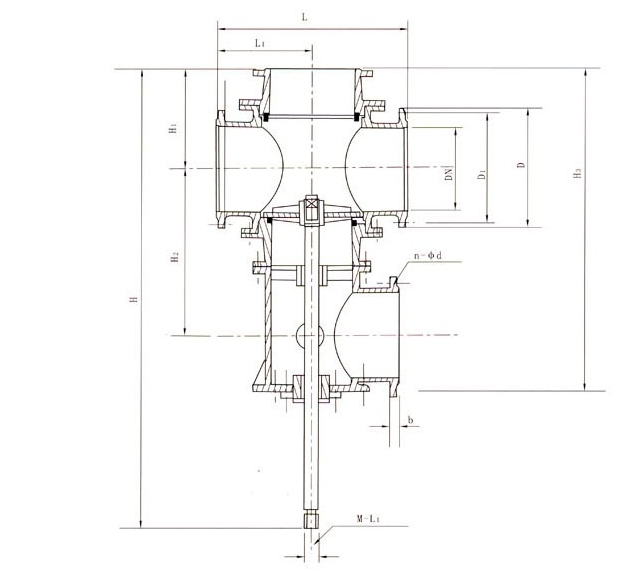

主要外形连接尺寸

DN
D
D1
N-φd
b1
L
L1
H1
H2
H3
H
M-L1
推力(N)
350
490
445
12-φ22
20
800
400
410
600
350
1910
M36×2-40
350
400
540
495
16-φ22
20
860
430
450
650
380
2060
M36×2-40
380
500
645
600
20-φ22
20
920
460
550
875
430
2475
M40×2-50
430
600
755
705
20-φ26
22
1000
500
600
975
500
2700
M44×2-60
500
700
860
810
24-φ26
22
1200
600
650
1075
550
3075
M48×2-80
550
800
975
920
24-φ30
22
1400
700
700
1175
600
3375
M56×2-80
600
900
1075
1020
24-φ30
22
1400
700
750
1280
650
3580
M60×2-100
650
1000
1175
1120
28-φ30
24
1500
750
800
1400
700
3850
M60×2-100
700
