TZW手动升降比例阀

关注次数:
TZW手动升降比例阀



升降比例阀是一种含气体、无粘度的小颗粒粉尘、粉料等介质的气体输送管道中,作为调节或切断介质流量的主要控制调节设备,它可广泛地适用于冶金、建材、化工、电站、玻璃等行业除尘系统中。
升降比例阀的阀体、阀板采用优质碳钢焊接而成,并在阀体上设有开度显示器,能正确反映阀板的开启位置,同时没有吹哨孔,便于清扫丝杆上灰尘,从而确保阀门的使用寿命及阀门开启力矩。
主要技术参数
公称压力:0.01Mpa
工作温度:≤150℃
适用介质:含尘气体、空气、烟气、无粘度的小颗粒粉尘、粉料。
介质流速:≤28m/s
调节特性:等百分比
主要零件材料
阀体、阀板:采用优质碳钢焊接
阀板与风道接触面:3Cr13I不锈钢
螺旋丝杆:采用2Cr13

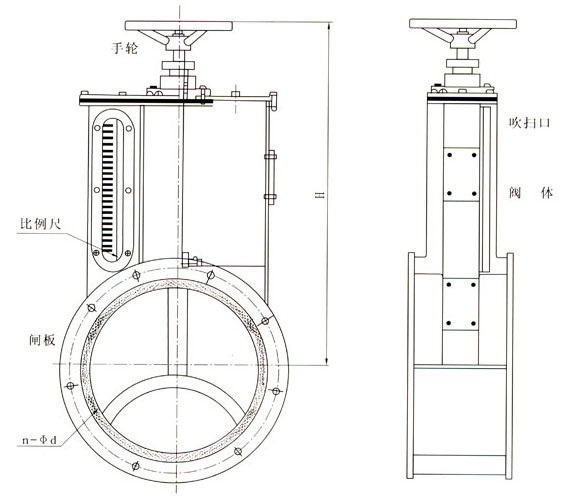

主要外形连接尺寸

公称通径DN
L
D
D1
b
n
d
H
重量kg
200
200
310
280
10
8
14
510
38
220
200
330
300
10
12
14
535
40
250
200
360
330
10
12
14
575
48
260
200
370
340
10
12
14
590
52
280
200
390
360
10
12
14
610
60
300
200
410
380
10
12
14
700
65
320
200
430
400
10
12
14
725
70
340
200
450
420
10
12
14
750
85
350
200
460
430
10
12
14
770
90
360
200
470
440
10
12
14
780
96
380
200
490
460
10
12
14
800
100
400
250
510
480
10
16
14
890
115
420
250
530
500
12
16
14
930
125
450
250
560
530
14
16
18
1010
140
480
250
600
560
14
16
18
1050
180
500
300
620
580
14
16
18
1090
200
520
300
640
600
14
20
18
1110
220
620
350
750
710
14
20
18
1280
240
630
350
760
720
14
20
18
1305
250
680
350
790
750
16
24
18
1380
280
720
350
830
790
16
24
18
1440
320
750
350
870
830
16
24
18
1525
350
850
350
970
930
20
24
18
1675
380
900
350
1020
980
20
24
18
1750
450
950
350
1070
1030
20
28
18
1825
500
1000
400
1120
1080
20
28
20
1950
600
1200
400
1400
1280
20
28
22
2250
800
1250
400
1370
1330
20
28
22
2525
890
