F343CX蜗轮扇形眼镜阀
- 销售：021-32051999
- 销售：021-32050777
- 传真：021-66099555
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
F343CX蜗轮扇形眼镜阀又称蜗轮扇形盲板阀，蜗轮翻板阀，蜗轮扇形阀，由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管连接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杆中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封圈擦伤，其中一根丝杆上装有蜗轮传动机构，实现松开夹紧阀体的目的。
主要性能参数
公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
强度试验压力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
适用温度℃ | 丁腈橡胶 | 硅橡胶 | 氟橡胶 | |
＜120 | ＜250 | ＜300 | ||
适用介质 | 煤气等有毒、有害、易燃气体 | |||
采用标准 | 连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准 | |||
主要零部件材料 | 阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶 | |||

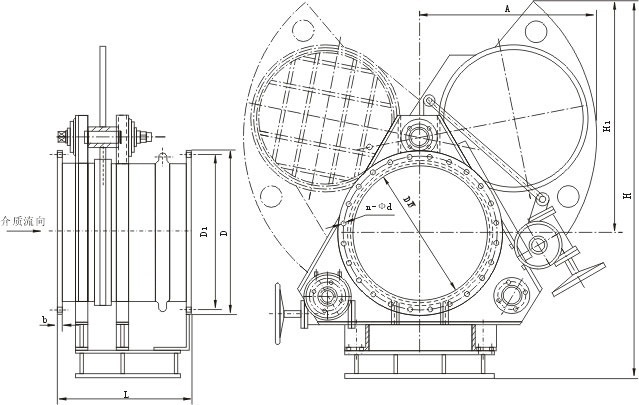

主要外形连接尺寸
DN | D | D1 | b | n-φd | L |
300 | 440 | 395 | 22 | 12-φ22 | 500 |
350 | 490 | 445 | 22 | 12-φ22 | 500 |
400 | 540 | 495 | 22 | 16-φ22 | 600 |
450 | 595 | 550 | 24 | 16-φ22 | 600 |
500 | 645 | 600 | 24 | 16-φ22 | 600 |
600 | 755 | 705 | 24 | 20-φ26 | 600 |
700 | 860 | 810 | 26 | 24-φ26 | 800 |
800 | 975 | 920 | 26 | 24-φ30 | 800 |
900 | 1075 | 1020 | 28 | 24-φ30 | 800 |
1000 | 1175 | 1120 | 30 | 28-φ30 | 800 |
1100 | 1275 | 1220 | 30 | 28-φ30 | 800 |
1200 | 1375 | 1320 | 30 | 32-φ30 | 800 |
1300 | 1475 | 1420 | 32 | 32-φ30 | 800 |
1400 | 1575 | 1520 | 32 | 36-φ30 | 850 |
1500 | 1675 | 1620 | 32 | 36-φ30 | 850 |
1600 | 1790 | 1730 | 32 | 40-φ30 | 850 |
1800 | 1990 | 1930 | 32 | 44-φ30 | 1100 |
2000 | 2190 | 2130 | 32 | 46-φ30 | 1100 |
操作方法及注意事项
1、用扳手依次逆时针旋动三个连接螺杆，使阀体与闸板分离并有均衡，适量的间隙（16mm左右）。确认后转动闸板到工作位置，反向旋动连接螺杆，使闸板与阀体紧密接触，达到密封的目的。
2、橡胶密封圈不得与阀体粘连或发生硬摩擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。
3、左右阀体松开时，介质要外溢，为确保安全，应在关闭时，请先关闭眼镜阀前的煤气蝶阀，同时请采用通风和其它能保证安全的措施。
