RGT309密闭式斜插板阀

关注次数:
RGT309密闭式斜插板阀



密闭式斜插板阀适用于密闭性要求较高的除尘气力输送管道,调节或切断物料流量的主要控制设备,具有结构简单、重量轻、无卡阻、操作录活等优点,广泛应用于矿山、冶金、建材、玻璃等行业系统中,控制物料的流量调节或切断作用。
该阀可水平或垂直安装,但气流方向必须和阀体上的箭头方向一致,水平管道上插板应以45度顺气流安装。
在垂直管道(气流向上)上插板以45度逆气安装。其公称直径指管道外径值。
介质流速:≤18m/s 工作温度:≤180℃
适用介质:无粘度的粉尘气体、固体粉料、小颗粒物料。

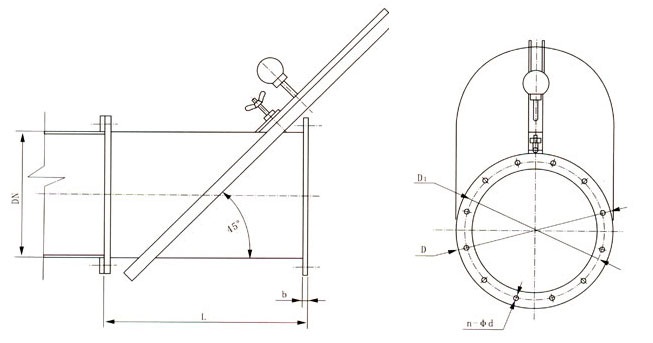

主要外形连接尺寸

DN
100
125
140
150
180
200
210
220
250
280
300
350
D
196
221
236
246
276
296
306
316
346
376
396
446
D1
156
181
196
206
236
256
266
276
306
336
356
406
N-φd
8-φ10
8-φ10
8-φ10
8-φ12
8-φ12
8-φ10
8-φ12
8-φ12
12-φ14
12-φ14
12-φ14
12-φ14
L
280
300
320
330
360
380
390
400
430
460
480
590
b
6
8
