F943X电动扇形眼镜阀

关注次数:

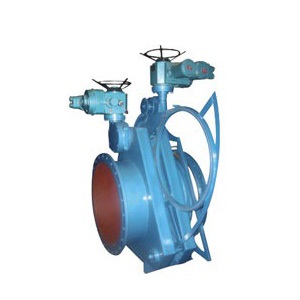

F943X电动扇形眼镜阀



电动扇形眼镜阀又名电动扇形盲板阀,主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀体采用三点式锁紧扇形闸板结构。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设在闸板上,便于维护时更换密封圈。电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺 母进行夹紧,自锁性好。电动扇形眼镜阀设有不锈钢波纹管,具有伸缩性强、使用寿命长等特点。
主要性能参数

公称压力MPa
0.25
0.15
0.10
0.05
密封试验压力MPa
0.275
0.165
0.11
0.055
强度试验压力MPa
0.375
0.225
0.15
0.075
驱动源
压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度
丁腈橡胶
硅橡胶
氟橡胶
-20-100
-20-250
-20-300
适用介质
煤气、其他可燃气体
启闭时间S
≤60
主要零部件材料
阀体、闸板为碳钢;阀杆为不锈钢;密封圈为硅橡胶

主要外形连接尺寸

DN
D
D1
b
n-φd
L
300
440
395
22
12-φ22
580
350
490
445
24
12-φ22
580
400
540
495
24
16-φ22
680
450
595
550
24
16-φ22
680
500
645
600
24
16-φ22
680
600
755
705
26
20-φ26
680
700
860
810
26
24-φ26
680
800
975
920
26
24-φ30
680
900
1075
1020
26
24-φ30
710
1000
1175
1120
26
28-φ30
710
1100
1275
1220
26
28-φ30
710
1200
1375
1320
26
32-φ30
730
1300
1475
1420
26
32-φ30
830
1400
1575
1520
26
36-φ30
830
1500
1675
1620
26
36-φ30
830
1600
1790
1730
26
40-φ30
830

安装使用说明
电动扇形盲板阀安装完毕后,应做支架固定阀门底座,在动作时阀门受力于支架上。首先启动电动夹紧装置把左右阀体位移,阀体和闸板完全脱离,在开启闸板电动装置,闸板开启或关闭,随后再启动电动夹紧装置,检查左右阀体是否紧贴在阀体上及电动装置工作时限位开关是否工作。
