Q648MX球面偏置式气动钟阀

关注次数:
Q648MX球面偏置式气动钟阀



Q648MX球面偏置式气动钟阀具有轴承不进灰、密封性能好、使用寿命长、动作灵敏、可靠等特点。是高炉煤系统中喷吹罐和中间罐等设备上截流和密封用的首选理想设备。
主要性能参数

型号
公称压力Mpa
壳体试验Mpa
供气压力Mpa
动作时间
适用温度℃
适用介质
Q648MX-10
1.0
1.5
0.4-0.6
≤8S
≤150
煤粉等
Q648MX-16
1.6
2.4

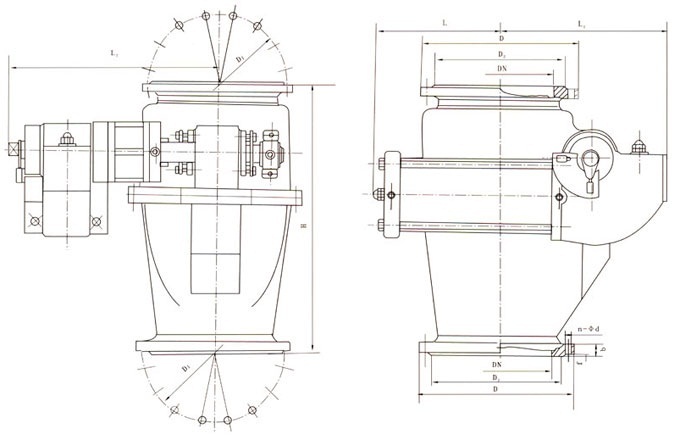

主要外形连接尺寸

公称压力PN
公称通径DN
D
D1
D2
b
f
n-φd
L
L1
L2
H
管接头
气缸型号
1.0Mpa
300
440
400
370
28
3
12-23
375
485
648
850
M18×1.5
(B)QGA200×250
400
565
515
482
32
3
16-26
477
630
786
1000
M27×2
(B)QGA250×340
500
675
620
585
34
3
20-25
625
770
875
1200
M27×2
(B)QGA300×460
1.6Mpa
300
460
410
378
34
3
12-25
375
485
648
850
M18×1.5
(B)QGA200×250
400
580
525
485
40
5
16-30
477
630
786
1000
M27×2
(B)QGA250×340
500
705
650
608
46
5
20-34
625
770
875
1200
M27×2
(B)QGA300×460
