GUQ气动真空(压力)球阀

关注次数:
GUQ气动真空(压力)球阀



GUQ型系列气动真空(压力)球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力,通过控制气动元件来改变气路方向,推动活塞齿条、齿轮的机械传动,以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。气缸分为双作用和单作用(弹簧复位),可选配反馈信号装置及电气阀门定位器。
GUQ型系列气动真空(压力)球阀适用的工作介质为带酸、碱性的气体或液体。
主要技术性能
适用范围(Pa)
快卸法兰(KF)2x105 ~1.3x10-5
活套法兰16x105~1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-5
介质温度(℃)
标准出厂:-30~+150
特殊指定:-30~+240
气源压力(MPa)
0.4~0.8
法兰标准
GB4982;GB/T6070
安装位置
任意
电源电压
标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等
信号反馈
标准出厂:阀位指示器
特殊指定:微动开关;智能型4~20mA DC
气缸可选
标准出厂:双作用式
特殊指定:单作用式(有弹簧返回)可选常开或常闭
主要外形尺寸

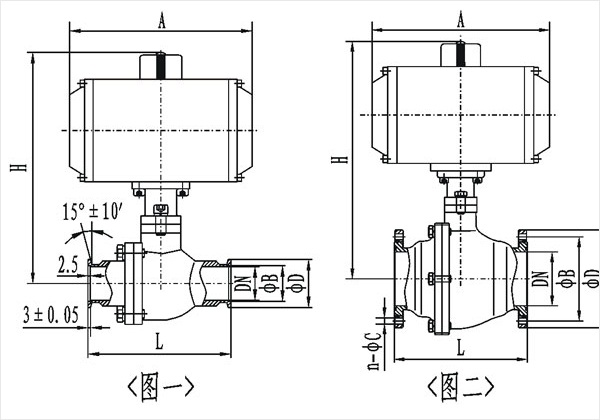

快卸法兰(KF)连接(GB4982)图一
型号
通径(DN)
ΦD
ΦB
H
L
A
GUQ-10/KF
10
30
40
168
92
140
GUQ-16/KF
16
30
17.2
154
100
140
GUQ-25/KF
25
40
26.2
175
114
164
GUQ-40/KF
40
55
41.2
247
165
210
GUQ-50/KF
50
75
52.2
282
175
247
活套法兰连接(GB/T6070)图二
型号
通径(DN)
ΦD
ΦB
H
L
A
n-ΦC
GUQ-10
10
50
40
160
99
146
4-6.5
GUQ-16
16
60
45
162
100
146
GUQ-20
20
65
50
191
114
168
GUQ-25
25
70
55
191
114
168
GUQ-32
32
90
70
230
140
204
4-9
GUQ-40
40
100
80
267
165
260
GUQ-50
50
110
90
289
175
268
GUQ-63
63
130
110
313
186
GUQ-80
80
145
125
346
198
268
8-9
GUQ-100
100
165
145
375
220
298
GUQ-125
125
200
175
444
266
458
8-11
GUQ-150
150
225
200
497
296
525
GUQ-200
200
285
260
620
390
602
12-12
