GDQ型气动高真空挡板阀

关注次数:

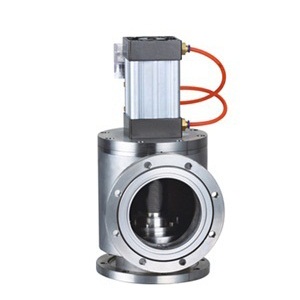

GDQ型气动高真空挡板阀



GDQ型系列气动高真空挡板阀(带波纹密封)是用压缩空气为动力,通过电磁转向阀改变气路方向,推动气缸活塞上下运动,带动阀杆上下运动,使阀板开启或关闭,从而达到在真空系统中接通或切断气流的目的。GDQ-j型为角通型式,GDQ-s型为带预抽口的三通型式。
GDQ型系列气动高真空挡板阀适用的工作介质为空气及非腐蚀性气体。
主要技术性能
适用范围(Pa)
105~1.3x10-6
阀门漏率(Pa.L/S)
≤1.3x10-7
介质温度(℃)
-30~+150(密封材料为氟橡胶)
气源压力(MPa)
0.4~0.8
法兰标准
GB4982
安装位置
DN<300任意,DN≥300垂直
电源电压
标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等
信号反馈
标准出厂:不带反馈信号
特殊指定:磁性开关DC/AC5~240V
主要外形连接尺寸
型号
通径(DN)
ΦD
ΦB
H
A
法兰标准
GDQ-J10(b)/KF
10
30
12.2
180
30
GB4982
GDQ-J16(b)/KF
16
30
17.2
180
40
GB4982
GDQ-J25(b)/KF
25
40
26.2
200
50
GB4982
GDQ-J40(b)/KF
40
55
41.2
210
65
GB4982
GDQ-J50(b)/KF
50
75
52.2
276
70
/
活套法兰连接尺寸
型号
通径(DN)
ΦD
ΦB
H
A
n-ΦC
DNy(预抽口)
法兰标准
GDQ-J50(b)
50
110
90
276
70
4-Φ9
/
GB/T6070
GDQ-J63(b)
63
130
110
283
88
4-Φ9
/
GB/T6070
GDQ-J80(b)
80
145
125
314
88
8-Φ9
/
GB/T6070
GDQ-J100(b)
100
165
145
338
108
8-Φ9
/
GB/T6070
GDQ-J125(b)
125
200
175
424
128
8-Φ11
/
GB/T6070
GDQ-J(S)150(b)
150
220
195
482
138
8-Φ11
DN40(GB4982)
JB919
GDQ-J(S)160(b)
160
225
200
482
138
8-Φ11
DN40(GB4982)
GB/T6070
GDQ-J(S)200(b)
200
285
260
620
200
12-Φ11
DN50(GB/T6070)
GB/T6070
GDQ-J(S)250(b)
250
335
310
655
208
12-Φ11
DN50(GB/T6070)
GB/T6070
GDQ-J(S)300(b)
300
380
350
783
250
8-Φ14
DN80(GB/T6070)
JB919
GDQ-J(S)320(b)
320
425
395
789
250
12-Φ14
DN80(GB/T6070)
GB/T6070
GDQ-J(S)400(b)
400
510
480
1210
330
16-Φ14
DN100(GB/T6070)
GB/T6070
①GDQ-J(S)400(b)
400
500
465
1210
330
16-Φ14
DN100(GB/T6070)
JB919
GDQ-J(S)500(b)
500
610
580
1280
360
16-Φ14
DN125(GB/T6070)
GB/T6070
GDQ-J(S)600(b)
600
710
670
1512
450
12-Φ21
DN160(GB/T6070)
JB919
GDQ-J(S)630(b)
630
750
720
1512
450
20-Φ14
DN160(GB/T6070)
GB/T6070
GDQ-J(S)800(b)
800
920
890
1900
520
24-Φ14
DN200(GB/T6070)
GB/T6070

声明

  1. 本文中所有文字、数据、图片均只适用于参考,GDQ型气动高真空挡板阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:4000-700-665。
