GD-J(b) 手动高真空挡板阀

关注次数:
GD-J(b) 手动高真空挡板阀



GD-J(b) 型系列手动高真空挡板阀(又称角阀)是真空系统中的重要元件之一,该阀传动部件采用螺纹结构,依靠人手旋转手轮、启闭阀板。
GD-J(b) 型系列手动高真空挡板阀适用介质为空气及非腐蚀性气体。
主要技术性能
适用范围(Pa)
2x105~1.3x10-6
阀门漏率(Pa.L/S)
≤1.3x10-7
适用温度(℃)
-25~+40
法兰标准
GB4982
安装位置
任意

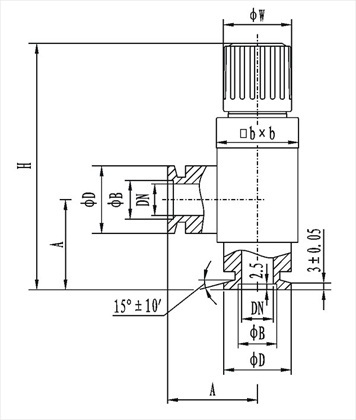

主要外形连接尺寸
型号
通径(DN)
ΦD
ΦB
ΦW
H
A
bxb
GD-J10(b)/KF
10
30
12.2
36
116
40
37x37
GD-J16(b)/KF
16
30
17.2
36
116
40
37x37
GD-J25(b)/KF
25
40
26.2
50
144
50
61x61
GD-J40(b)/KF
40
55
41.2
56
174
65
81x81
