GDQ-J(b)电、气动高真空挡板阀

关注次数:
GDQ-J(b)电、气动高真空挡板阀



GDQ-J(b)型系列电、气动高真空挡板阀(又称角阀)采用波纹管密封,以电信号作为阀门开关信号,依靠压缩空气作为阀板启闭动力,在失去电源或压缩空气时,阀门将依靠弹簧自动关闭阀门,作为高真空管路中的启闭机构,本阀具有工作平稳、密封可靠、寿命长等一系列优点,是真空设备的自动化首选阀门之一。
GDQ-J(b)型系列电、气动高真空挡板阀适用介质为空气及非腐蚀性气体。
主要技术性能
适用范围(Pa)
1x1051.3x10-6
阀门漏率(Pa.L/S)
≤1.3x10-7
适用温度(℃)
-25~+40
气源压力(MPa)
0.4~0.6
法兰标准
GB4982
安装位置
任意
电源电压
标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等
信号反馈
标准出厂:不带反馈信号
特殊指定:微动开关

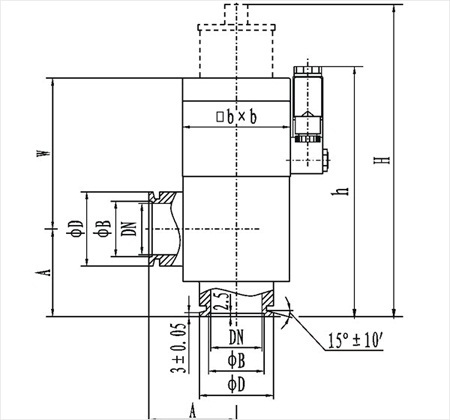

外形及连接尺寸
型号
通径(DN)
ΦD
ΦB
W
H
h
A
bxb
GDQ-J10(b)/KF
10
30
12.2
76
170
146
40
36x36
GDQ-J16(b)/KF
16
30
17.2
76
170
146
40
36x36
GDQ-J25(b)/KF
25
40
26.2
95
200
165
50
61x61
GDQ-J40(b)/KF
40
55
41.2
112
232
186
65
80x80
