GIQ-B气动高真空蝶阀

关注次数:
GIQ-B气动高真空蝶阀



GIQ-B型系列气动高真空蝶阀的气动执行器是以压缩空气为动力,通过电磁换向阀改变气路方向,推动活塞齿条、齿轮的机械运动,以角行程输出扭矩来驱动蝶阀,作启闭运动。从而达到接通或切断真空管路中气流的目的,是目前一种新型的气动执行器控制的气动蝶阀,分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
GIQ-B型系列气动高真空蝶阀适用的工作介质为空气和非腐蚀性气体。
主要技术性能
适用范围(Pa)
105~1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度(℃)
-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)
气源压力(MPa)
0.4~0.6
法兰标准
JB919
安装位置
任意
控制电路
标准出厂:AC220V/50Hz开关型
特殊指定:AC110V;DC24V;DC12V等
信号反馈
标准出厂:带无源触点型
特殊指定:4~20mA DC调节型
气缸可选
标准出厂:双作用式
特殊指定:单作用式(有弹簧返回)
可选常开或常闭

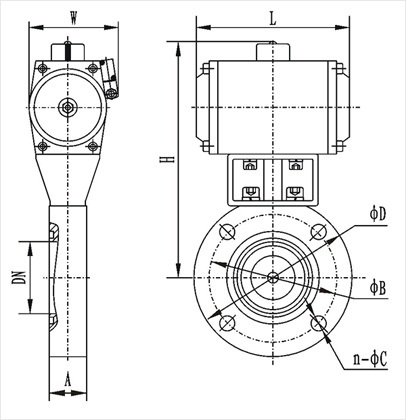

主要外形尺寸
型号
通径(DN)
ΦD
ΦB
H
A
L
W
n-ΦC
GIQ-50B
50
110
90
205
22
164
105
4-Φ9
GIQ-63B
63
130
110
218
26
GIQ-80B
80
145
125
248
30
190
124
GIQ-100B
100
170
145
260
4-Φ12
GIQ-125B
125
195
175
273
35
GIQ-150B
150
220
195
332
247
140
8-Φ12
GIQ-200B
200
275
250
386
40
302
165
GIQ-250B
250
330
300
466
45
372
198
GIQ-300B
300
380
350
535
55
432
225
8-Φ14
GIQ-400B
400
465
465
631
60
518
243
8-Φ18
