GIQ气动高真空蝶阀

关注次数:
GIQ气动高真空蝶阀



GIQ型系列气动高真空蝶阀适用于高真空系统中用来接通或截止气流之用。
GIQ型系列气动高真空蝶阀以压缩空气为动力,通过电磁换向阀改变气路方向,执行气缸推动,使固定在转动轴上的阀板旋转90°实现阀门的开启和关闭。
GIQ型系列气动高真空蝶阀适用的工作介质为空气和非腐蚀性气体。
主要技术性能
适用范围(Pa)
105~1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度(℃)
-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)
气源压力(MPa)
0.4~0.6
法兰标准
JB919
安装位置
任意
电源电压
标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等
信号反馈
标准出厂:不带反馈信号
特殊指定:磁性开关DV/AC5~240V

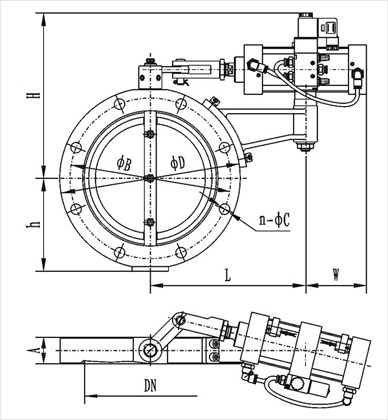

主要外形尺寸
型号
通径(DN)
ΦD
ΦB
H
A
L
W
n-ΦC
GIQ-40
40
85
70
1148
22
160
62
4-Φ7
GIQ-50
50
110
90
161
4-Φ9
GIQ-63
63
130
110
171
26
180
81
GIQ-80
80
145
125
178
30
GIQ-100
100
170
145
192
4-Φ12
GIQ-125
125
195
170
209
35
207
86
GIQ-150
150
220
195
220
8-Φ12
GIQ-200
200
275
250
252
40
236
100
GIQ-250
250
330
300
283
45
GIQ-300
300
380
350
329
55
280
118
8-Φ14
GIQ-400
400
500
465
389
60
303
136
8-Φ18
