J13W/H内螺纹针型阀

当前位置:首页针型阀

J13W/H内螺纹针型阀

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555
  • 产品介绍
  • 服务承诺
  • 订货流程



主要性能参数
1.制造标准: GB/T12224-2005 JB/T7747-1995
2.连接形式:内螺纹连接(NPT,G,Rc,Rp…)
3.结构特征:锥面密封
4.阀门检验和试验: GB/T13927-1992
5.公称压力: ≤1000psi
6.适用工作温度: -29℃~+538℃
7.适用介质: 水,油,气及腐蚀性或非腐蚀性介质
8.公称通径:DN6,DN10,DN15,DN20,DN25…

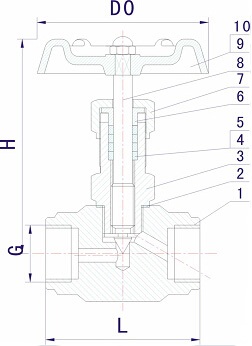

主要零件材料

序号
零件名称
材质
1
阀体
20# A105 SS304 SS304L SS316 SS316L
2
阀盖垫片
紫铜(Red copper) PTFE
3
阀盖
20# A105 SS304 SS304L SS316 SS316L
4
填料垫
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
5
填料
PTFE 柔性石墨(Expanded Graphite)
6
填料压盖
20# A105 SS304 SS304L SS316 SS316L
7
锁紧螺母
20# A105 SS304 SS304L SS316 SS316L
8
阀杆
20# A105 SS304 SS304L SS316 SS316L
9
手轮
20# A105 SS304 SS304L SS316 SS316L
10
带帽螺母
20# A105 SS304 SS304L SS316 SS316L

主要外形尺寸

公称通径DN
G
H
L
D0
DN6
G1/4
90
60
63(60)
DN10
G3/8
92
60
63(60)
DN15
G1/2
98
65
63(70)
DN20
G3/4
110
80
78(80)
DN25
ZG1
125
90
100
DN32
G1-1/2
180
128
140(110)
