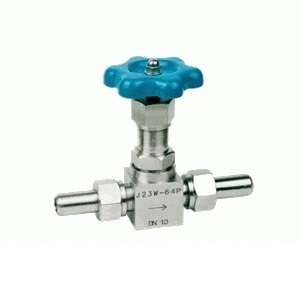

J23W外螺纹针型阀
特性
1. 制造标准: GB/T12224-2005  JB/T7747-1995
2. 连接形式:  外螺纹对焊接管式
3. 结构特征: 锥面密封,活动阀瓣
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃~+200℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料

序号
零件名称
材质
1
焊接接管
20# A105 SS304 SS304L SS316 SS316L
2
平垫圈
PTFE RTFE铜
3
连接螺母
20# A105 SS304 SS304L SS316 SS316L
4
阀体
20# A105 SS304 SS304L SS316 SS316L
5
填料垫
PTFE 柔性石墨、金属盘根
6
填料
PTFE 柔性石墨
7
填料压盖
20# A105 SS304 SS304L SS316 SS316L
8
锁紧螺母
20# A105 SS304 SS304L SS316 SS316L
9
阀杆
20# A105 SS304 SS304L SS316 SS316L
10
手柄
20# A105 SS304 SS304L SS316 SS316L
11
内六角螺钉
20# A105 SS304 SS304L SS316 SS316L


主要外形尺寸

公称通径 DN
ø
L1
L
H
D0
DN6
ø14
66
140
84
63
DN10
ø18
78
160
93
78
