产品详情

当前位置:首页 >> 针型阀 >> FJ61W承插焊针型阀

FJ61W承插焊针型阀

关注次数:
FJ61W承插焊针型阀



特性
1. 制造标准: GB/T12224-2005  JB/T7747-1995
2. 连接形式: 承插焊连接
3. 结构特征: 锥面活动阀瓣,带散热式
4. 阀门检验与试验: JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃~+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…
主要零件材料

序号
零件名称
材质
1
阀体
20# A105 SS304 SS304L SS316 SS316L
2
阀盖垫片
紫铜、 PTFE
3
阀盖
20# A105 SS304 SS304L SS316 SS316L
4
填料垫
PTFE 柔性石墨、金属盘根
5
填料
PTFE 柔性石墨
6
填料压盖
20# A105 SS304 SS304L SS316 SS316L
7
锁紧螺母
20# A105 SS304 SS304L SS316 SS316L
8
阀杆
20# A105 SS304 SS304L SS316 SS316L
9
手轮
20# A105 SS304 SS304L SS316 SS316L
10
带帽螺母
20# A105 SS304 SS304L SS316 SS316L

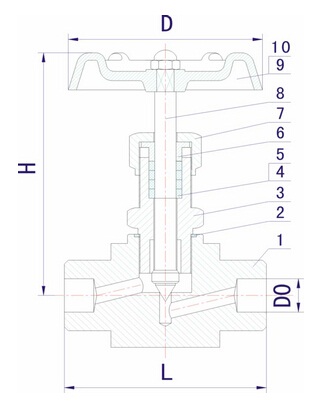

主要外形尺寸

公称通径 DN
D0
D
L
H
DN6
ø14
ø70
60
74
DN10
ø18
ø80
60
85
DN15
ø22
ø80
65
102
