J24W/H外螺纹角式针型阀

关注次数:
J24W/H外螺纹角式针型阀



主要性能参数
1. 制造标准:GB/T12224-2005 JB/T7747-1995
2. 连接形式:接管对焊连接
3. 结构特征:锥面密封,活动阀瓣,直角式
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃~+200℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料

序号
零件名称
材质
1
焊接接管
20# A105 SS304 SS304L SS316 SS316L
2
平垫圈
PTFE RTFE
3
连接螺母
20# A105 SS304 SS304L SS316 SS316L
4
阀体
20# A105 SS304 SS304L SS316 SS316L
5
填料垫
PTFE 柔性石墨、金属盘根
6
填料
PTFE 柔性石墨
7
填料压盖
20# A105 SS304 SS304L SS316 SS316L
8
锁紧螺母
20# A105 SS304 SS304L SS316 SS316L
9
阀杆
20# A105 SS304 SS304L SS316 SS316L
10
手轮
20# A105 SS304 SS304L SS316 SS316L
11
带帽螺母
20# A105 SS304 SS304L SS316 SS316L

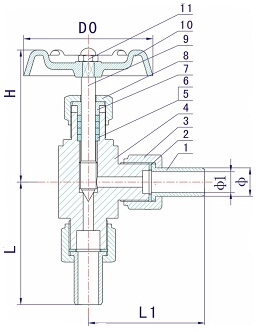

主要外形尺寸

公称通径 DN
ø
ø1
L1
L
H
D0
DN6
ø14
ø12
60
66
76
70(60)
DN10
ø18
ø14
60
66
76
80(60)
DN15
ø22
ø17
65
71
81
80(70)
DN20
ø28
ø19
67
73
110
110(80)
DN25
ø33
ø22
73
79
130
130(100)
