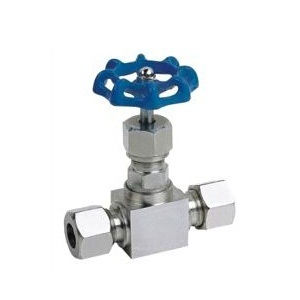

J91W/H卡套式针型阀

当前位置:首页针型阀

J91W/H卡套式针型阀

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555
  • 产品介绍
  • 服务承诺
  • 订货流程



主要性能参数
1. 制造标准:GB/T12224-2005 JB/T7747-1995
2. 连接形式:卡套式
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验及试验:GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃~+350℃
7. 适用介质:水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料

序号
零件名称
材质
1
卡套
20# A105 SS304 SS304L SS316 SS316L
2
连接螺母
20# A105 SS304 SS304L SS316 SS316L
3
阀体
20# A105 SS304 SS304L SS316 SS316L
4
阀盖垫片
紫铜PTFE RTFE
5
阀盖
20# A105 SS304 SS304L SS316 SS316L
6
填料垫
PTFE 柔性石墨、金属盘根
7
填料
PTFE 柔性石墨
8
填料压盖
20# A105 SS304 SS304L SS316 SS316L
9
锁紧螺母
20# A105 SS304 SS304L SS316 SS316L
10
阀杆
20# A105 SS304 SS304L SS316 SS316L
11
手轮
20# A105 SS304 SS304L SS316 SS316L
12
带帽螺母
20# A105 SS304 SS304L SS316 SS316L

主要外形尺寸

D0
L
H
D1
ø8
38
92
ø70
ø10
38
92
ø70
ø12
39
92
ø70
ø14
40
94
ø70
ø18
42
100
ø80

返回页首

声明

  1. 本文中所有文字、数据、图片均只适用于参考,J91W/H卡套式针型阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:4000-700-665。
  2. 若无说明,本文章均为原创,转载时请注明本文地址,谢谢合作!
