J21W压力表针型阀

关注次数:
J21W压力表针型阀



主要性能参数
1. 制造标准: GB/T12224-2005  JB/T7747-1995
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃~+538℃
7. 适用介质: 水,油,气等腐蚀性及非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

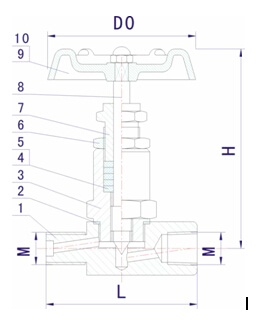

主要零件材料

序号
零件名称
材质
1
阀体
20# A105 SS304 SS304L SS316 SS316L
2
阀盖垫片
紫铜PTFE
3
阀盖
20# A105 SS304 SS304L SS316 SS316L
4
填料垫
PTFE 柔性石墨、金属盘根
5
填料
PTFE 柔性石墨
6
格南螺母
20# A105 SS304 SS304L SS316 SS316L
7
填料压盖
20# A105 SS304 SS304L SS316 SS316L
8
阀杆
20# A105 SS304 SS304L SS316 SS316L
9
手轮
20# A105 SS304 SS304L SS316 SS316L
10
带帽螺母
20# A105 SS304 SS304L SS316 SS316L

主要外形尺寸

公称通径 DN
H
L
M
D0
DN6
85
65
G1/4
60
DN10
87
68
G1/2
60
DN15
87
86
ZG3/4
70
DN20
100
100
ZG1
80
