JJM8节流式针型阀

关注次数:
JJM8节流式针型阀



主要性能参数
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃~+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

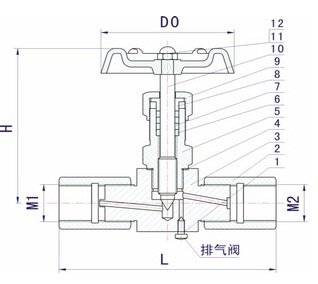

主要零件材料

序号
零件名称
材质
1
排气阀
20# A105 SS304 SS304L SS316 SS316L
2
螺纹套
20# A105 SS304 SS304L SS316 SS316L
3
阀体
20# A105 SS304 SS304L SS316 SS316L
4
阀盖垫片
紫铜PTFE RTFE
5
阀盖
20# A105 SS304 SS304L SS316 SS316L
6
填料垫
PTFE 柔性石墨、金属盘根
7
填料
PTFE 柔性石墨
8
填料压盖
20# A105 SS304 SS304L SS316 SS316L
9
锁紧螺母
20# A105 SS304 SS304L SS316 SS316L
10
阀杆
20# A105 SS304 SS304L SS316 SS316L
11
手轮
20# A105 SS304 SS304L SS316 SS316L
12
带帽螺母
20# A105 SS304 SS304L SS316 SS316L


主要外形尺寸

公称通径
DN
M1
M2
L
H
D0
DN6
M20X1.5
M20X1.5
120
93
ø70
DN6
M20X1.5
G1/2
120
93
ø70

声明

  1. 本文中所有文字、数据、图片均只适用于参考,JJM8节流式针型阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:4000-700-665。
  2. 若无说明,本文章均为原创,转载时请注明本文地址,谢谢合作!
