J49W/H压力计针型阀

当前位置:首页针型阀

J49W/H压力计针型阀

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555
  • 产品介绍
  • 服务承诺
  • 订货流程



1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  法兰连接
3. 结构特征: 锥面密封,活动阀瓣
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃~+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

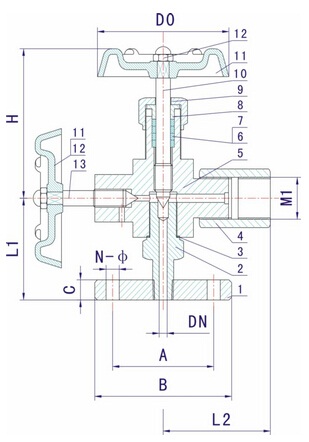

主要零件材料

序号
零件名称
材质
1
法兰
20# A105 SS304 SS304L SS316 SS316L
2
管接头
20# A105 SS304 SS304L SS316 SS316L
3
垫片
紫铜、PTFE RTFE
4
螺纹套
20# A105 SS304 SS304L SS316 SS316L
5
阀体
20# A105 SS304 SS304L SS316 SS316L
6
填料垫
PTFE 柔性石墨、金属盘根
7
填料
PTFE 柔性石墨
8
填料压盖
20# A105 SS304 SS304L SS316 SS316L
9
锁紧螺母
20# A105 SS304 SS304L SS316 SS316L
10
阀杆
20# A105 SS304 SS304L SS316 SS316L
11
手轮
20# A105 SS304 SS304L SS316 SS316L
12
带帽螺母
20# A105 SS304 SS304L SS316 SS316L
13
阀杆
20# A105 SS304 SS304L SS316 SS316L

主要外形尺寸

公称通径
DN
M1
B
L1
L2
H
D0
DN6
M20X1.5
70
62
60
86
60
