J94W/H卡套角式针型阀

关注次数:
J94W/H卡套角式针型阀



主要性能参数
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 卡套连接
3. 结构特征: 锥面或球面密封,直角式
4. 阀门检验与试验标准: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -40℃~+350℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

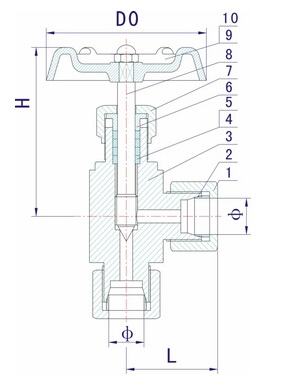

主要零件材料

序号
零件名称
材质
1
连接螺母
20# A105 SS304 SS304L SS316 SS316L
2
卡套
20# A105 SS304 SS304L SS316 SS316L
3
阀体
20# A105 SS304 SS304L SS316 SS316L
4
填料垫
PTFE 柔性石墨、金属盘根
5
填料
PTFE 柔性石墨
6
填料压盖
20# A105 SS304 SS304L SS316 SS316L
7
锁紧螺母
20# A105 SS304 SS304L SS316 SS316L
8
阀杆
20# A105 SS304 SS304L SS316 SS316L
9
手轮
20# A105 SS304 SS304L SS316 SS316L
10
带帽螺母
20# A105 SS304 SS304L SS316 SS316L

主要外形尺寸

ø
L
H
D0
ø8
38
92
ø70
ø10
38
92
ø70
ø12
39
92
ø70
ø14
40
94
ø70
ø18
42
100
ø80
