GMJ14F/H高密封取样阀
特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接 (NPT,G,Rc,Rp…)
3. 结构特征: 软硬双密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃~+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料

序号
零件名称
材质
1
取样管
20# A105 SS304 SS304L SS316 SS316L
2
阀体
20# A105 SS304 SS304L SS316 SS316L
3
阀盖垫片
紫铜(Red copper) PTFE RTFE
4
阀盖
20# A105 SS304 SS304L SS316 SS316L
5
填料垫
PTFE 柔性石墨、金属盘根
6
填料
PTFE 柔性石墨(Expanded Graphite)
7
填料压盖
20# A105 SS304 SS304L SS316 SS316L
8
阀杆
20# A105 SS304 SS304L SS316 SS316L
9
手轮
20# A105 SS304 SS304L SS316 SS316L
10
带帽螺母
20# A105 SS304 SS304L SS316 SS316L

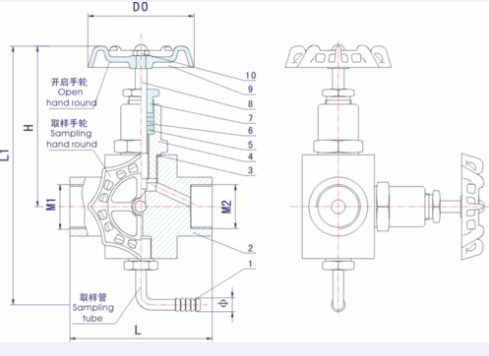

主要外形尺寸

型号
公称通径
DN
M1
M2
ø
L
L1
H
D0
GMJ14F/H-1
DN6
M20X1.5
G1/2
ø10
70
153
110
ø60
